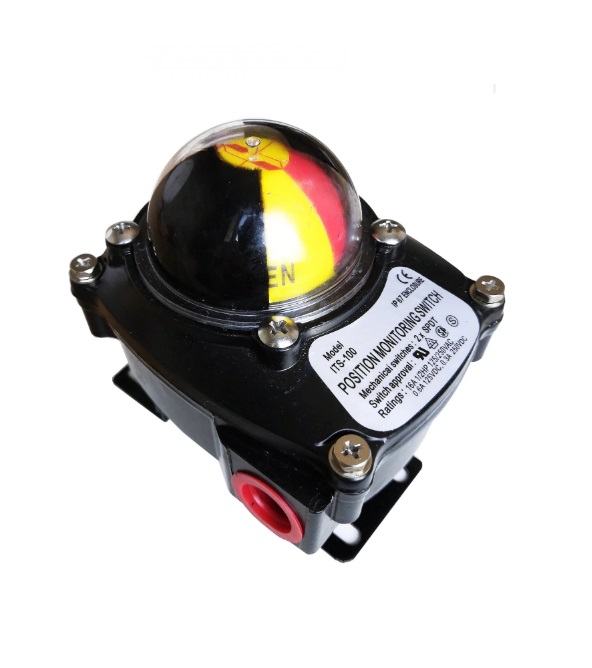

BOITIER DE FIN DE COURS

Caractéristiques principales  :

1. Fonction  :
   Boîtier de fin de course  (aussi appelé  fin de course  ou  capteur de position ).
   → Utilisé pour détecter la position d’un actionneur (ex: ouverte/fermée) et envoyer un signal électrique à un automate ou système de contrôle.

2. Indice de protection  :
   IP67

   • 6  : Totalement étanche à la poussière.

   • 7  : Résiste à l’immersion temporaire (jusqu’à 1 mètre pendant 30 min).
     → Adapté aux environnements industriels humides, poussiéreux ou lavables (ex : agroalimentaire, chimie).

3. Matériau  :
   Aluminium
   → Léger, résistant à la corrosion et aux chocs, idéal pour les applications mécaniques exigeantes.

4. Application spécifique  :
   Pour actionneur pneumatique 1/4 de tour

   • Pneumatique  : Alimenté par air comprimé.

   • 1/4 de tour  : Désigne un mouvement angulaire de  90°  (typique des vannes à boisseau sphérique ou papillon).

Fonctionnement typique  :

• Le boîtier est fixé sur l’actionneur pneumatique.

• Lorsque l’intérieur atteint la position finale (ouverte ou fermée), un levier ou est venu à l’intérieur du boîtier actif un contact électrique.

• Ce contact envoie un signal pour :

  • Afficher l’état de la vanne (ex: sur un écran de contrôle).

  • Sécuriser le processus (ex : arrêt d’une pompe si la vanne est fermée).

Domaines d’utilisation courants  :

• Industrie pétrochimique

• Traitement des eaux

• Centrales énergétiques

• Fabrication industrielle (ex : lignes de production automatisées).
