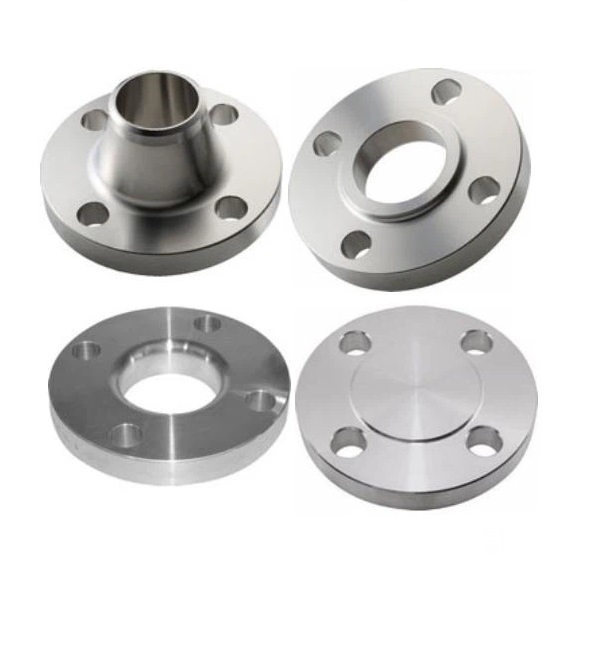

BRIDES

Pour assembler deux brides, il faut les boulonner à l’aide de joints afin de créer une étanchéité qui permette un accès facile au système de tuyauterie. Cela permet d’obtenir une intersection fiable et étanche dans les applications où des fluides ou des gaz sont transférés à des pressions ou des températures élevées. Choisir celui qui vous convient le mieux peut sembler difficile au premier abord en raison du grand nombre d’options et de caractéristiques. C’est pourquoi cet article se penche sur les spécificités des différents types de brides afin de fournir des informations variables à toute personne impliquée dans les systèmes de tuyauterie et de traitement des fluides. Nous explorons leurs conceptions uniques, leurs utilisations, leurs avantages et les facteurs à prendre en compte lors du choix de la bonne mariée pour diverses applications industrielles.

Principaux composants des mariées

Les mariées sont fabriquées selon  les normes ASTM  et  ASME  . Elles constituent la deuxième technique d’assemblage la plus courante après le soudage. L’installation des mariées se fait par soudage, vissage ou rodage.

Visage de la mariée

Il s’agit de la zone de contact avec le joint utilisé pour l’étanchéité. En général, un joint est placé entre les deux faces opposées d’une mariée. Voici quelques exemples de visages de mariées :

• Face plate (FF) :  Toute la surface est plate, comme une mariée à face surélevée (RF), mais sans la zone surélevée. Cela signifie que toute la surface est en contact avec le joint lorsque deux mariées s’accouplent.
• Face augmentée (RF) :  C’est le type de visage de mariée le plus répandu. Elle est dite “surélevée” parce que la surface surélevée de cette mariée se trouve au-dessus du cercle de boulonnage où se trouve le joint.
• Joint à anneau (RTJ) :  Ce type d’écrou comporte un anneau métallique dont la surface est creusée d’une profonde rainure. Lors du serrage des boulons, l’anneau métallique dans la rainure se comprime.
• Languette et rainure :  La mariée à languette présente un anneau surélevé tandis que la mariée à rainure présente une dépression correspondante usinée sur les faces.
• Joints de recouvrement :  Il s’agit de raccords à brides en deux parties, faciles à assembler et à démonter. Les brides à recouvrement sont importantes car elles peuvent permettre des désalignements mineurs.
• Hommes et femmes (M/F) :  Dans ce cas, la mariée mâle présente un anneau surélevé tandis que la mariée femelle présente une dépression correspondante.
