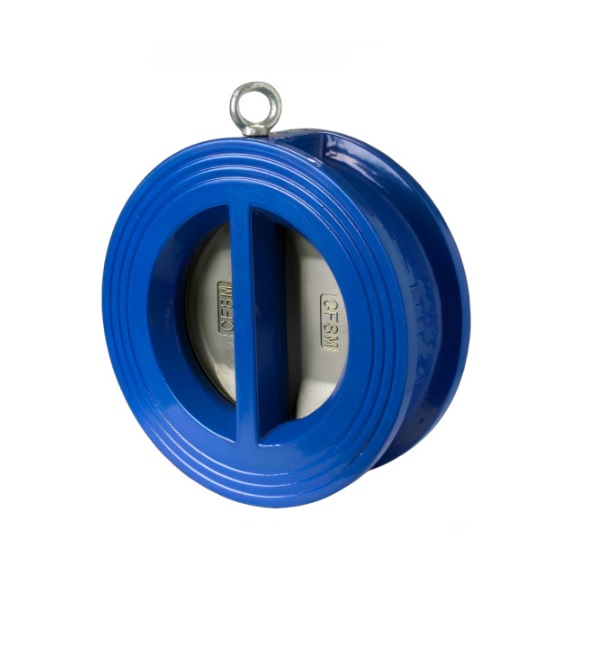

CLAPET ANTI-RETOUR À BATTANTS (SIMPLE/DOUBLE) – MONTAGE ENTRE BRIDES

Description

CARACTÉRISTIQUES TECHNIQUES

• TYPES DISPONIBLES :
  ✓ Simple battant : Pour applications standard
  ✓ Double battants : Réduction turbulence (écoulements rapides)

• MONTAGE : Entre brides EN 1092-2/ISO 7005-2 (PN10/16)

• SYSTÈME D’ÉTANCHÉITÉ :
  ✓ Joint vulcanisé sur siège (intégration permanente)
  ✓ Ressort de rappel : Fermeture instantanée même à basse pression

• INDICATION : Flèche de sens d’écoulement emboutie sur corps

• PLAGE OPÉRATOIRE :
  ✓ Pression max : 10 bar
  ✓ Température max : +250°C

• RACCORDEMENT TUBULURE : Soudure bout-à-bout (préparation bordages selon ASME B16.25)

AVANTAGES TECHNIQUES
▶️ Étanchéité renforcée :

• Joint vulcanisé éliminant le démontage (fuites Classe A ISO 5208)

• Surface de siège polie Ra 3.2 µm
  ▶️ Fermeture fiable :

• Ressort inox 316 calibré (force constante sur ±20% course)

• Compensation usure automatique
  ▶️ Maintenance minimale :

• Corps mono-bloc sans pièces internes accessibles

• Compatible CIP (nettoyage haute pression)

APPLICATIONS INDUSTRIELLES

• Circuits hydrauliques : Lignes retour pompes

• Chauffage urbain : Réseaux eau surchauffée

• Industrie alimentaire : Lignes CIP (version double battants)

• Naval : Systèmes ballast/eau de mer

DONNÉES D’INSTALLATION
⚠️ RÈGLES IMPÉRATIVES :

• Orientation :
  ✓ Simple battant : Axe charnière horizontal
  ✓ Double battants : Uniquement vertical (écoulement ↑)

• Préparation soudures :
  ✓ Chanfrein 37.5° ±2.5°
  ✓ Écartement racine 1.6 mm

• Contrôle post-soudage :
  ✓ Gammagraphie 100% (ASME Sect. V)

OPTIONS RECOMMANDÉES

• Matériaux alternatifs :
  ✓ Corps inox 316L (pour pH <4 ou >10)
  ✓ Ressort Inconel 718 (T° >200°C)

• Instrumentation :
  ✓ Capteur de position battants
  ✓ Indicateur visuel “ouvert/fermé”
