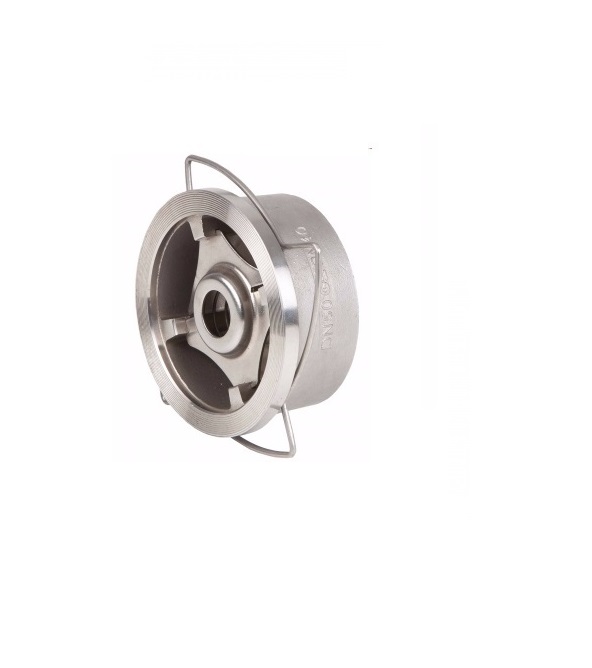

CLAPET ANTI-RETOUR À DISQUE SIMPLE – TOUT INOX 316

Description

CARACTÉRISTIQUES TECHNIQUES

• CONCEPTION :
  ✓ Disque oscillant simple : Fermeture instantanée par gravité/pression inverse
  ✓ Montage entre brides : Compatible EN 1092-1 PN10/16 (face surélevée RF)

• MATÉRIAU : Inox 316 (1.4401) intégral (corps, disque, joint) – polissage Ra ≤ 0.8 µm

• PLAGE DIMENSIONNELLE : DN 15 à DN 100 (½” à 4″)

• RÉSISTANCE CHIMIQUE/THERMIQUE :
  ✓ Température max : +350°C
  ✓ Pression max : 10 bar
  ✓ Compatibilité fluides :

  • Eau de mer, saumures (Cl⁻ ≤ 5000 ppm)

  • Acides dilués (H₂SO₄ ≤ 20%, HCl ≤ 10%)

  • Solutions alcalines (NaOH ≤ 40%)

  • Huiles minérales, liquides alimentaires (FDA 21 CFR 177)

AVANTAGES TECHNIQUES
▶️ Étanchéité renforcée :

• Joint torique FKM/EPDM (options Graphite/Viton® pour T° >200°C)

• Surface de siège usinée miroir
  ▶️ Faible perte de charge :

• Profil hydrodynamique (ΔP < 0.2 bar à Qmax)
  ▶️ Maintenance minimale :

• Aucune pièce d’usure mobile (durée de vie > 15 ans)

• Nettoyage CIP/SIP compatible

APPLICATIONS TYPIQUES

• Traitement d’eau :

  • Pompes eau de mer • Désalinisation RO

• Industrie alimentaire :

  • Lignes lait • Stérilisateurs (EHEDG certifié)

• Chimie :

  • Circuits acide citrique • Transport alcalins

• Énergie :

  • Refoulement pompes chaudières
