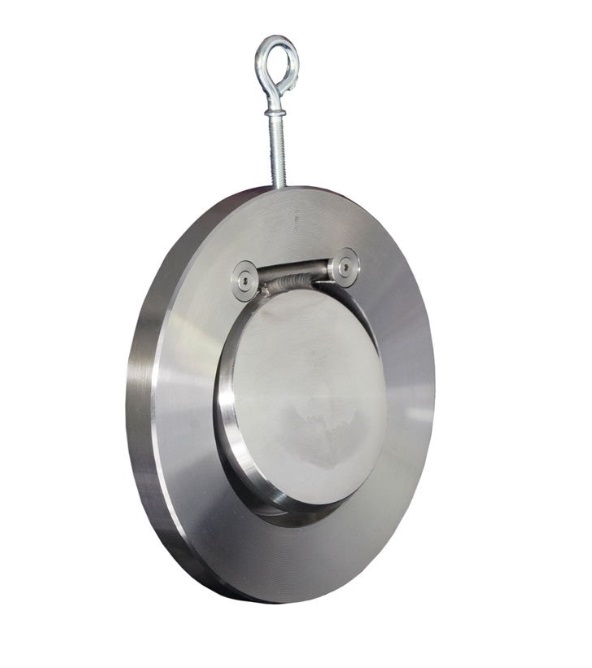

CLAPET ANTI-RETOUR SIMPLE BATTANT – MONTAGE SANDWICH

Description

CARACTÉRISTIQUES TECHNIQUES

• TYPE : Simple battant à passage intégral (Cv ≈ Kv)

• NORMES :
  ✓ Conception : API 6D (édition la plus récente)
  ✓ Essais : API 598 (fuites Classe VI)

• MONTAGE : Entre brides sandwich (sans perçage supplémentaire – compatible ASME B16.5/EN 1092-1)

• MATÉRIAUX STANDARD :
  ✓ Corps : Acier carbone ASTM A216 WCB
  ✓ Disque : Acier inoxydable 316L + surfacage Stellite®
  ✓ Charnière : Acier anti-friction Durco® 500

• PLAGE OPÉRATOIRE :
  ✓ Pression max : 10 bar
  ✓ Température max : +150°C

• FLUIDES : Hydrocarbures • Eau • Gaz neutres • Fluides corrosifs modérés

AVANTAGES TECHNIQUES
▶️ Conformité secteur Oil & Gas :

• Documentation complète PED/CRN incluse

• Matériaux certifiés NACE MR0175 (service H₂S)
  ▶️ Efficacité hydraulique :

• Passage intégral réduisant les pertes énergétiques

• Fermeture rapide (< 0.5s) prévenant les coups de bélier
  ▶️ Maintenance facilitée :

• Démontage du disque sans déposer le corps (conception sandwich)

• Joints préformés interchangeables

APPLICATIONS TYPIQUES

• Raffineries : Réseaux d’hydrocarbures liquides (pompes, réservoirs)

• Traitement gaz : Lignes de compression (séparateurs, déshydrateurs)

• Adduction d’eau : Stations de pompage haute capacité

• Industrie chimique : Fluides corrosifs modérés (pH 4-10)
