Description
Fonction principale

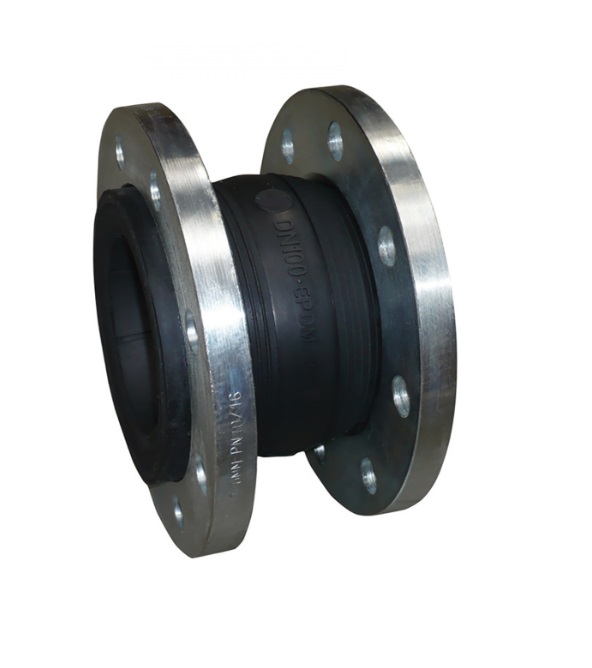

Absorber les dilatations thermiques , vibrations et mouvements dans les réseaux de tuyauteries industrielles, fréquemment ainsi :
-
Contraintes mécaniques sur les supports
-
Fissurations des soudures
-
Fuites aux raccords
Décryptage des matériaux
| Matériau | Caractéristiques | Applications typiques |
|---|---|---|
| Nitrile (NBR) | Résistance aux hydrocarbures, huiles minérales (-30°C à +100°C) | Circuits hydrauliques, carburants |
| EPDM | Excellente résistance à l’eau chaude/vapeur, ozone (-40°C à +150°C) | Chauffage, climatisation, eau potable |
| Viton (FKM) | Hautes températures (+200°C) et résistance chimique extrême (acides/solvants) | Industrie chimique, pétrochimie, fluides corrosifs |
💡 NBR = Caoutchouc Nitrile Butadiène (synonyme de Nitrile)
Technologie à brides
-
Raccordement : Normes Par brides (PN6/PN10/PN16 ou ANSI 150)
-
Avantages :
-
Étanchéité optimale avec joints plats intercalaires
-
Montage/démontage rapide sans couper la tuyauterie
-
Compatibilité avec les réseaux existants
-
Paramètres critiques manquants (à vérifier)
-
Pression maximale : Généralement 10-16 bars pour ce type de compensateur
-
Diamètres (DN) : Typiquement DN50 à DN1000
-
Mouvements compensables :
-
Axial (compression/extension) : ±10-50 mm
-
Latéral : ±5-30mm
-
Angulaire : ±5-15°
-
-
Certifications :
-
ACS (eau potable) pour EPDM
-
FDA (alimentaire)
-
ATEX (zones explosives)
-
Avantages vs compensateurs métalliques
| Critère | Caoutchouc | Métallique |
|---|---|---|
| Vibrations d’absorption | Excellent | Moyenne |
| Déplacements | Multidirectionnels | Unidirectionnels |
| Conductivité | Isolant électrique | Conducteur (risque de corrosion) |
| Prix | Économique (30-50% moins cher) | Élevé |
Applications industrielles
-
Centrales énergétiques : Circuits de refroidissement
-
Raffineries : Tuyauteries soumises à chocs thermiques
-
Réseaux CVC : Compensation dilatation acier/cuivre
-
Traitement des eaux : Postes de pompage
