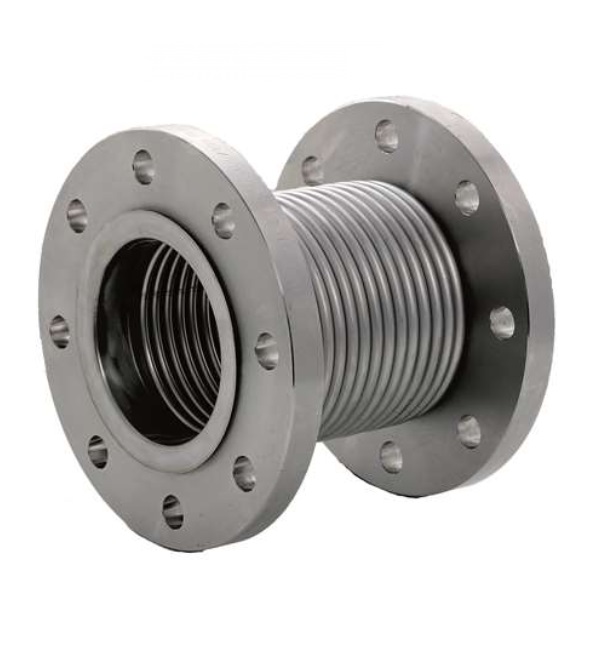

Description
Fonction technique principale
Absorber les dilatations thermiques, vibrations et déplacements mécaniques dans les réseaux sous pression, notamment pour :
-
Protéger les soudures/raccords des contraintes thermiques (ex: vapeur à 200°C)
-
Compenser les mouvements des tuyauteries (séismes, tassements)
-
Réduire le bruit et l’usure des supports
Spécifications décryptées
| Paramètre | Valeur | Signification technique |
|---|---|---|
| Matière du soufflet | Inox (chemise interne) | AISI 316L standard (résistance corrosion/chlore) • Variantes : AISI 321 (haute température) |
| Diamètres (DN) | DN50 à DN300 | Plage pour réseaux industriels moyens/lourds (ex: DN300 = Ø ext. 323.9 mm) |
| Raccordement | À brides | Normes EN 1092-1 (PN) ou ASME B16.5 (Classe 150/300) • Joints : PTFE, graphite |
Avantages clés vs compensateurs caoutchouc
-
Température extrême :
-
Supporte -270°C à +700°C (cryogénie ↔ fours industriels)
-
-
Pression élevée : Jusqu’à 40 bars (modèles renforcés)
-
Résistance chimique :
-
Inertes face aux acides, solvants, hydrocarbures (sauf HCl concentré)
-
-
Durée de vie : > 15 ans (vs 5-10 ans pour caoutchouc)
-
Déplacements complexes : Compensation axiale + latérale + angulaire simultanée
Applications industrielles ciblées
| Secteur | Utilisation typique | Bénéfice |
|---|---|---|
| Énergie | Centrales nucléaires (circuit primaire) | Résistance aux radiations |
| Pétrochimie | Raffineries (hydrocarbures à haute T°/P) | Tenue aux acides sulfureux |
| Pharmaceutique | Circuits CIP/SIP (nettoyage vapeur) | Surface polie Ra ≤ 0.8 μm (hygiène) |
| Cryogénie | Stockage LNG (-162°C) | Stabilité aux chocs thermiques |
Règles d’installation
-
Guidage impératif :
-
Supports glissants tous les 4 x DN en amont/aval
-
-
Précontrainte thermique :
-
Positionner à température ambiante selon ΔL calculé :
ΔL = L × α × ΔT
(α = 1.2×10⁻⁵ K⁻¹ pour acier)
-
-
Alignement : Désalignement max ±1° pour éviter la torsion
Maintenance & contrôle
-
Inspections :
-
Vérifier les fuites aux soudures (test hydrostatique annuel)
-
Contrôler l’état des tiges anti-extension
-
-
Défaillances courantes :
-
Fatigue des soudures (zones HAZ)
-
Corrosion sous contrainte (milieux chlorés > 60°C)
-
Comparatif caoutchouc vs inox
| Critère | Inox (ici) | Caoutchouc |
|---|---|---|
| Température max | +700°C | +150°C (EPDM) |
| Pression max | 40 bars | 16 bars |
| Résistance chimique | Universelle (sauf HCl/fluorures) | Sélective (matériau-dépendant) |
| Coût | €€€€ (2-5x plus cher) | €€ |
