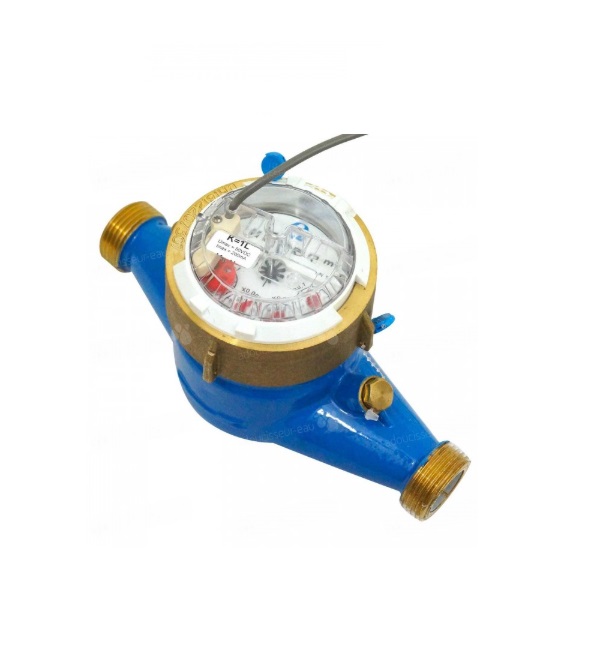

COMPTEUR D’EAU FROIDE A IMPULSIONS

Caractéristiques clés & Innovations

1. Technologie à impulsions :

   • Génère un signal électrique (impulsion) proportionnel au volume écoulé (ex: 1 impulsion = 1 litre)

   • Permet une télémétrie : connexion à des systèmes SCADA, GTC ou relevé automatique (AMR)

   • Sorties standard :

     • Contact sec (relais)

     • Signal NPN/PNP

     • Interface S0 (norme EN 13757)

2. Plage dimensionnelle réduite :

   • DN 15 à DN 25 (diamètres petits/moyens) :

     • Applications typiques :

       • Branchements individuels (logements)

       • PME, commerces

       • Sous-comptage dans réseaux collectifs

3. Capacité de mesure :

   • Débit nominal (Qn) : 0.6 – 250 m³/h

     • Incohérence technique : Impossible pour DN15-DN25 (débit max réel ≈ 3 m³/h)

     • Interprétation probable : Gamme globale du fabricant (chaque diamètre a son propre Qn)

Matériaux & Contraintes Process

Avantages vs Compteurs Mécaniques Traditionnels

Erreurs Fréquentes à Éviter

1. Câblage électrique incorrect :

   • Risque : Court-circuit ou mesure erronée

   • Solution : Respecter schéma fabricant (couleurs fils)

2. Diamètre surdimensionné :

   • Conséquence : Perte de précision aux faibles débits

   • Règle : Qmin > 10% du Qn du compteur

3. Absence de protection IP :

   • Exigence : IP65 min. pour boîtier électronique en extérieur

Applications Ciblées

• Gestion locative : Relevé automatisé dans résidences

• Industrie légère : Monitoring eau de process (DN25)

• Villes intelligentes : Réseaux d’eau potable instrumentés
