Description
1. Définition & Principe
Une courroie transmet un mouvement et un couple par adhérence (ou engrènement pour les courroies crantées) entre une poulie motrice et une poulie réceptrice.

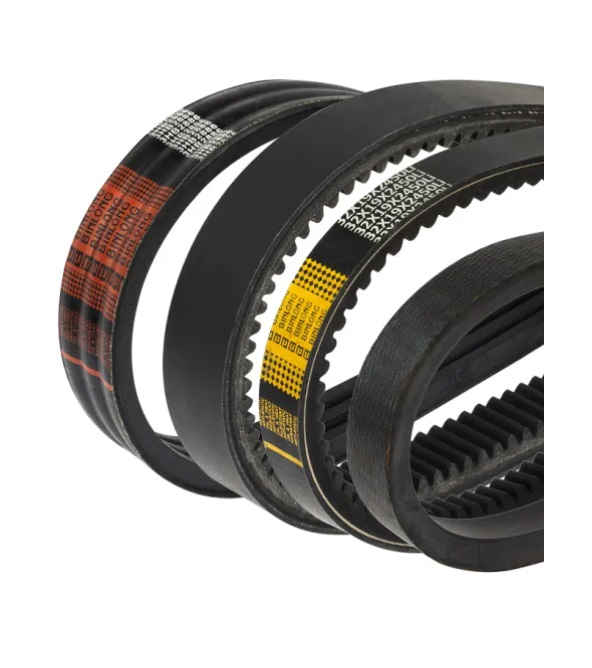

2. Types de Courroies (Applications & Avantages)
| Type | Structure | Applications | Avantages |
|---|---|---|---|
| Courroie trapézoïdale | Section en “V” | Moteurs, compresseurs, ventilateurs | Adhérence élevée, silencieuse |
| Courroie striée | Nervures parallèles | Alternateurs, climatisation | Flexibilité, dissipation thermique |
| Courroie crantée | Dents en synchronisation | Arbres à cames, robots | Pas de glissement, précision |
| Courroie plate | Bande lisse | Machines textiles, anciens moteurs | Vitesses élevées (>50 m/s) |
| Courroie ronde | Section circulaire | Machines agricoles, convoyeurs | Montage multi-directionnel |
Paramètres Clés de Sélection
| Paramètre | Formule/Description | Impact |
|---|---|---|
| Puissance transmise (P) | P=T×ω (T: couple, ω: vitesse) | Détermine la section nécessaire |
| Rapport de transmission | i=D2D1 (D: diamètre poulie) | Vitesse de sortie |
| Vitesse linéaire (V) | V=π×D×n (n: tr/min) | Limite max. (35 m/s pour “V”) |
| Longueur primitive (Lp) | Calcul géométrique entre poulies | Affection tension initiale |
Matériaux & Construction
-
Noyau : Câbles en fibre de verre ou aramide (résistance à la traction).
-
Revêtement :
-
Caoutchouc chloroprène (résistance huile/chaleur).
-
Polyuréthane (courroies crantées, précision).
-
-
Renforts : Polyester ou Kevlar pour hautes performances.
Montage & Tension
-
Tension correcte :
-
Méthode de flèche : f=L100 (ex: 10 mm pour L=1000 mm).
-
Fréquence naturelle : Utilisation d’un tensiomètre sonique.
-
-
Alignement : Désalignement max. ±0.5° sous peine d’usure prématurée.
Avantages/Inconvénients vs. Chaînes
| Critère | Courroies | Chaînes |
|---|---|---|
| Bruit | Silencieuses | Bruyantes |
| Lubrification | Non nécessaire | Essentielle |
| Glissement | Possible (sauf crantées) | Absent |
| Poids | Léger | Lourd |
| Coût | Économique | Élevé |
Applications Industrielles
| Secteur | Exemple | Type recommandé |
|---|---|---|
| Automobile | Alternateur, direction assistée | Striée (6/8 nervures) |
| Agroalimentaire | Convoyeurs, pompes | Crantée en polyuréthane |
| BTP | Bétonnières, compresseurs | Trapézoïdale (section C) |
| Imprimerie | Rouleaux d’entraînement | Plate en polyamide |
