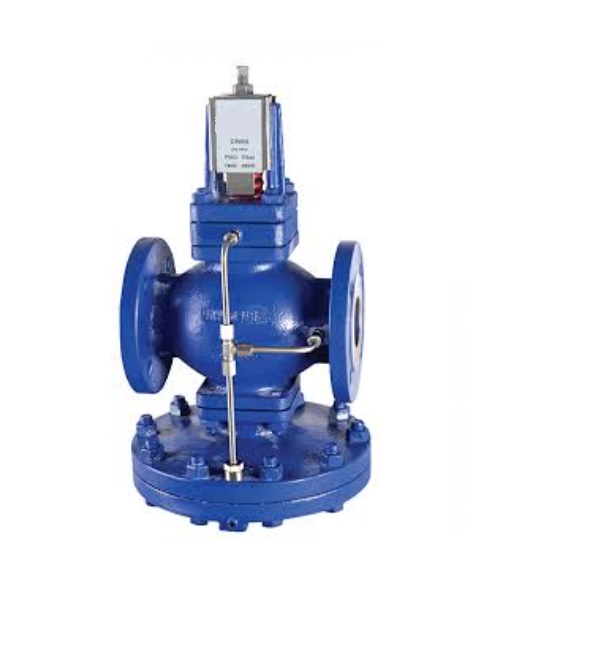

Description
CARACTÉRISTIQUES TECHNIQUES
-
FLUIDES COMPATIBLES :
✓ Liquides (eau, huiles hydrauliques)
✓ Air comprimé (ISO 8573-1 Classe 4)
✓ Gaz neutres (N₂, O₂, Ar)
✓ Vapeur saturée (< 16 bar) -
PLAGE DIMENSIONNELLE : DN 15 à DN 100 (½” à 4″)
-
RACCORDEMENTS : Brides PN16/PN40 (EN 1092-1 Type 11 – RF)
-
PLAGE DE RÉGLAGE : 0.5 à 25 bar (ressort interchangeable pour étendues spécifiques)
-
MATÉRIAUX STANDARD :
✓ Corps : Fonte GG25 (EN-GJL-250) ou Inox 316L
✓ Siège : Inox 316 + Stellite® (tenue à l’érosion)
✓ Joints : EPDM (standard) / Graphite (+400°C) -
PERFORMANCES :
✓ Précision : ±5% de la pression de consigne
✓ Pression max entrée : 40 bar (PN40)
✓ Température : -20°C à +180°C
FONCTIONNEMENT CLÉ
▶️ Régulation auto-opérée :
-
Détection pression aval directe (sans pilote externe)
-
Compensation des fluctuations de débit (précision ±0.2 bar en régime stable)
▶️ Sécurité intégrée : -
By-pass manuel intégré pour maintenance
-
Soupape de sûreté interne (réglée à 110% P max)
APPLICATIONS INDUSTRIELLES
| Secteur | Usage typique | Configuration recommandée |
|---|---|---|
| Réseaux vapeur | Réduction HP → BP chaudières | Corps fonte + joints graphite |
| Air comprimé | Post-sécheurs/réservoirs | Inox 316L + EPDM |
| Traitement eau | Osmose inverse, circuits refroidissement | Siège céramique anti-cavitation |
| Pétrochimie | Gaz inertes pour purge réacteurs | Version ATEX Zone 2 |
AVANTAGES TECHNIQUES
✓ Réglage simplifié : Volant gradué avec échelle lisible (pas de démontage)
✓ Robustesse hydraulique :
-
Tenue aux coups de bélier (ΔP 40 bar en 10 ms)
-
Filtre intégré amont (maille 100 µm)
✓ Maintenance minimale : Cartouche siège/pointeau remplaçable en 10 min
OPTIONS RECOMMANDÉES
-
Instrumentation :
✓ Manomètres doubles (entrée/sortie)
✓ Transmetteur 4-20 mA avec sortie HART -
Renforcements :
✓ Revêtement interne Halar® (fluides corrosifs)
✓ Siège carbure de tungstène (fluides abrasifs) -
Sécurité :
✓ Cadenas pour réglage verrouillé (LOTO)
✓ Capot anti-bruit pour gaz (>85 dB)
