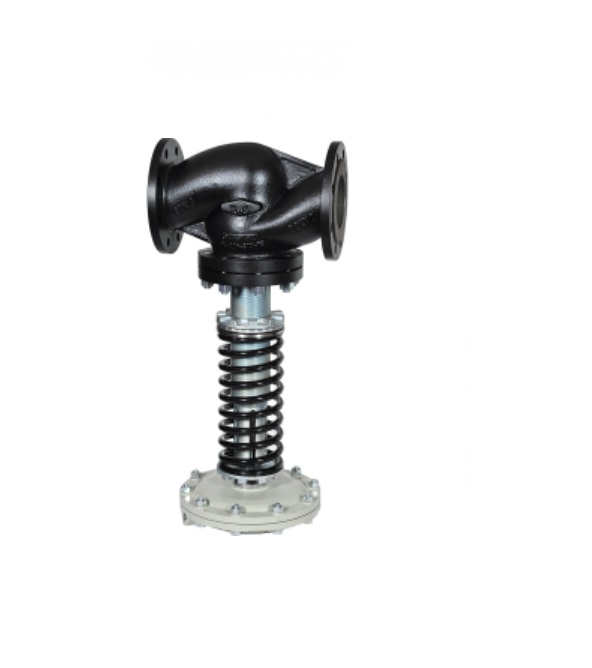

DÉTENDEUR DE PRESSION AVEC RESSORT

Description

CARACTÉRISTIQUES TECHNIQUES CLÉS

• APPLICATION PRIMAIRE  : Vapeur saturée/surchauffée (jusqu’à 16 bar)

• MÉCANISME DE RÉGLAGE  : Ressort hélicoïdal INOX 316L à  plage réglable  (0.3-25 bar)

• PLAGE DIMENSIONNELLE  :  DN 15 à DN 100

• RACCORDEMENTS  : Brides  PN16/PN40  (EN 1092-1 Type 11 – RF)

• MATÉRIAUX HAUTE TEMPÉRATURE  :
  ✓ Corps :  Fonte GG25  ou  Inox 316L
  ✓ Siège :  Stellite 6  (résistance à l’érosion vapeur)
  ✓ Joints :  Graphite flexible  (-40°C à +450°C)

PERFORMANCES SPÉCIFIQUES VAPEUR

FONCTIONNEMENT OPTIMISÉ POUR VAPEUR
▶️ Compensation thermique  :

• Tige d’expansion différentielle (évite le blocage thermique)

• Chambre isolée pour ressort (précision effectuée à T° >150°C)
  ▶️ Protections intégrées  :

• Filtre d’une épaisseur de 200 µm (captage particules/corrosion)

• Purgeur de condensats intégré (option)

APPLICATIONS TYPIQUES

• Centrales énergétiques  : Détente vapeur turbine → processus réseaux

• Industrie alimentaire  : Stérilisateurs, cuves de cuisson sous pression

• Chimie/pharma  : Réacteurs chauffés à vapeur, réseaux CIP

• Textile/papier  : Calandres, séchoirs à vapeur

AVANTAGES TECHNIQUES
✓  Réglage ultra-précis  : Volant micrométrique gradué (sensibilité 0.05 bar)
✓  Robustesse vapeur  :

• Traitement de  nitruration de surface (durée de vie ×3 vs standard)

• Conception anti-cavitation (dégradation < 0,1%/an)
  ✓  Maintenance simplifiée  :

• Cartouche siège/pointeau remplaçable sans déposer de la ligne

• Diagnostic d’usure via indicateur de course

OPTIONS RECOMMANDÉES POUR VAPEUR

• Kit d’isolation thermique  :

  • Manchon calorifuge + collerette inox (réduction pertes 35%)

• Instrumentation  :
  ✓ Manomètre bimétallique entrée/sortie (0-25 bar)
  ✓ Transmetteur pression différentielle 4-20 mA

• Sécurité  :
  ✓ Soupape de sûreté intégrée (tarée à 110% Pmax)
  ✓ By-pass manuel verrouillable
