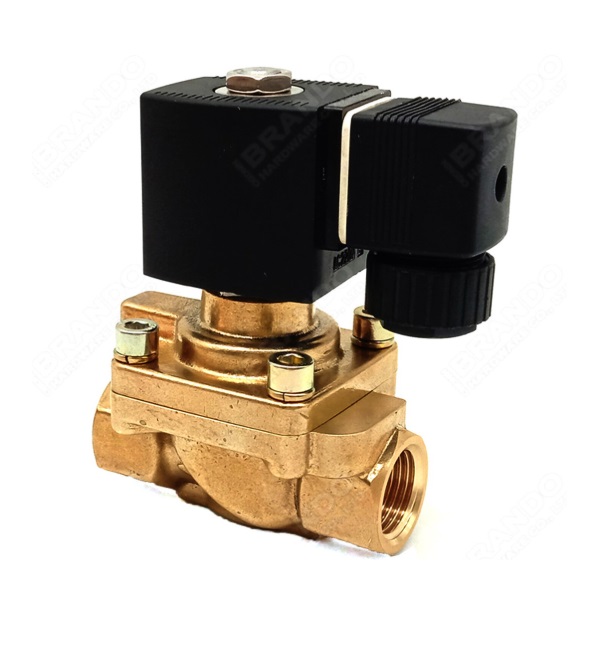

ÉLECTRO-VANNE

Description

1. Type de vanne

• ÉLECTRO-VANNE :
  Vanne automatisée contrôlée électriquement via une bobine électromagnétique. S’ouvre/ferme instantanément lors de l’application/coupure du courant.

2. Fluides compatibles

• EAU – AIR – GAZ – HUILE – VAPEUR :
  Conçue pour fonctionner avec :

  • Eau (froide, chaude, sous pression)

  • Air comprimé (systèmes pneumatiques)

  • Gaz neutres (butane, propane, CO₂, azote – vérifier compatibilité chimique)

  • Huiles (hydrauliques, lubrifiantes)

  • Vapeur basse pression (< 8 bars)
    → Attention : La compatibilité avec la vapeur nécessite des joints spécifiques (ex: PTFE) et une conception adaptée.

3. Matériaux de construction

• BRONZE :
  Corps de vanne en bronze (alliage cuivre-étain). Avantages :

  • Excellente résistance à la corrosion (eau, air, huile).

  • Adapté aux applications sanitaires (eau potable).

  • Bonne conductivité thermique (important pour la vapeur).

4. Alimentation électrique

• BOBINE 220V – 12V – 24V :
  Bobine disponible en 3 tensions :

  • 220V AC : Tension secteur standard (Europe).

  • 12V DC : Basse tension (batteries, systèmes automobiles).

  • 24V DC/AC : Standard industriel (sécurité, automates).
    → Permet une intégration flexible dans divers environnements.

5. Type de raccordement

• TARAUDE (Fileté) :
  Connexion par filetage (généralement femelle BSP, NPT ou GAS).

  • DN15 – DN50 : Diamètres nominaux disponibles :

    DN	Équivalence pouces
    15	½”
    20	¾”
    25	1″
    32	1¼”
    40	1½”
    50	2″

6. Caractéristiques techniques implicites

• Actionnement :

  • Normalement fermée (NF) : Fermée sans alimentation (majorité des modèles).

  • Normalement ouverte (NO) : Ouverte sans alimentation (option possible).

• Débit : Dépend du diamètre (DN) et de la pression.

• Pression max. : Souvent PN16 (16 bars) pour l’eau/air, mais réduite pour la vapeur (typiquement ≤ 8 bars).

Points critiques à vérifier

1. Type de joint :

   • Pour vapeur/huile chaude : Joints en PTFE/Viton (résistants à >150°C).

   • Pour eau potable : Certifications ACS/WRAS.

2. Température max. :

   • Bronze standard : -10°C à +120°C (extensible à +180°C avec joints spéciaux).

3. Compatibilité gaz :

   • Vérifier l’étanchéité aux gaz légers (classe de fuite).
