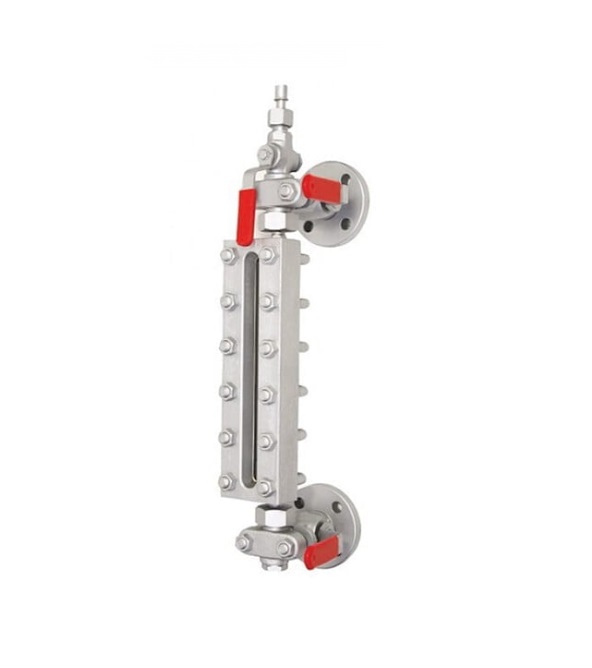

INDICATEUR DE NIVEAU POUR CHAUDIÈRE

Description

CARACTÉRISTIQUES TECHNIQUES

• PRINCIPE DE FONCTIONNEMENT  :
  ✓  Tube de verre trempé  (ou colonne de mica) résistant aux chocs thermiques
  ✓ Lecture directe par contraste eau/vapeur

• FLUIDES COMPATIBLES  : Eau déminéralisée • Vapeur saturée • Fluides caloporteurs

• CONDITIONS OPÉRATOIRES  :
  ✓  Pression max  :  40 bar (  PN40)
  ✓  Température max  :  +400°C
  ✓  Plage de mesure  : 0-100% niveau (échelle graduée luminescente)

• MATÉRIAUX  :
  ✓ Corps/chambre :  Acier P265GH  (EN 10028-2)
  ✓ Raccords :  Brides PN16/PN40  (EN 1092-1 Type 11 – RF)
  ✓ Joints :  Graphite flexible  (+600°C) •  PTFE métallique  (version basse émissivité)

• DIMENSIONS  :
  ✓  Raccordements  : DN 15 à DN 100
  ✓  Longueur utile  : 300-1200 mm (standard)

COMPOSANTS DE SÉCURITÉ INTÉGRÉS
▶️ Protections mécaniques  :

• Écrans pare-éclats en polycarbonate (résistant aux chocs)

• Clapets anti-retour automatiques (fermeture instantanée en cas de rupture)
  ▶️ Dispositifs auxiliaires  :

• Purgeur de boues intégré

• Vannes d’isolement à levier rapide (EN 1626)

APPLICATIONS SPÉCIFIQUES

AVANTAGES CLÉS
✓  Visibilité optimale  :

• Verre borosilicate 3.3 (transmission lumineuse >92%)

• Éclairage LED intégré (option ATEX Zone 1)
  ✓  Résistance extrême  :

• Tenue aux cycles thermiques rapides (ΔT 200°C/min)

• Joints métalliques autocompensés (fuites < 5 ppm)
  ✓  Maintenance simplifiée  :

• Tube de remplacement sans vidange chaudière

• Ports de calibrage DN15 pour test hydrostatique

OPTIONS RECOMMANDÉES

• Instrumentation  :
  ✓ Transmetteur 4-20 mA HART avec alarme min/max
  ✓ Caméra IP66 pour surveillance à distance

• Renforts  :
  ✓ Kit isolation thermique (fibre céramique)
  ✓ Protections anti-UV pour extérieurs

• Sécurité  :
  ✓ Enregistreur de pression/température intégré
  ✓ Vanne by-pass de secours
