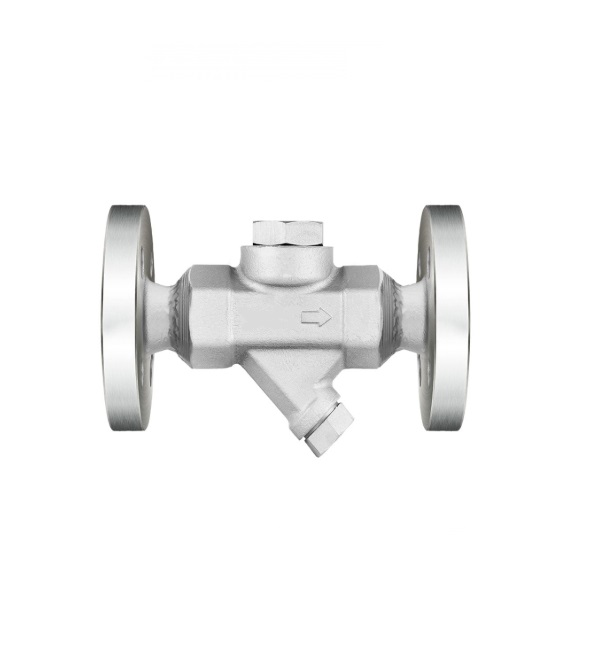

PURGEUR VAPEUR THERMODYNAMIQUE À BRIDES

Description

CARACTÉRISTIQUES TECHNIQUES

• PRINCIPE DE FONCTIONNEMENT :
  ✓ Cycle thermo-dynamique : Disque mobile activé par différence de pression vapeur/condensats
  ✓ Réponse ultra-rapide (< 0.5s) aux variations de charge

• RACCORDEMENT : Brides PN40 (EN 1092-1 Type 11 – RF)

• DIMENSIONS : DN 15 à DN 50 (½” à 2″)

• RÉSISTANCE EXTRÊME :
  ✓ Pression max : 45 bar
  ✓ Température max : +425°C
  ✓ ΔP min : 0.05 bar

• MATÉRIAUX HAUTE PERFORMANCE :
  ✓ Corps : Acier forgé F22 (ASTM A182)
  ✓ Disque : Inconel 718 (résistance fatigue thermique)
  ✓ Siège : Stellite 6
  ✓ Joints : Graphite spiralé (+650°C)

APPLICATIONS INDUSTRIELLES
▶️ Centrales électriques : Turbines vapeur > 30 bar
▶️ Pétrochimie : Réseaux vapeur surchauffée (400°C+)
▶️ Cogénération : Évacuation condensats échangeurs
▶️ Naval offshore : Environnements salins (certif. NORSOK)

AVANTAGES vs VERSION TARAUDE
✓ Étanchéité renforcée : Joints graphite préchargés (fuites < 5 ppm)
✓ Maintenance facilitée : Dépose rapide par brides sans couper la ligne
✓ Robustesse mécanique : Compatible contraintes tubulures (ASME B31.1)
✓ Débits accrus : +40% capacité vs version filetée équivalente

OPTIONS TECHNIQUES

• Sécurité intégrée :
  ✓ Vanne by-pass verrouillable (maintenance sans arrêt)
  ✓ Détecteur acoustique de dysfonctionnement
