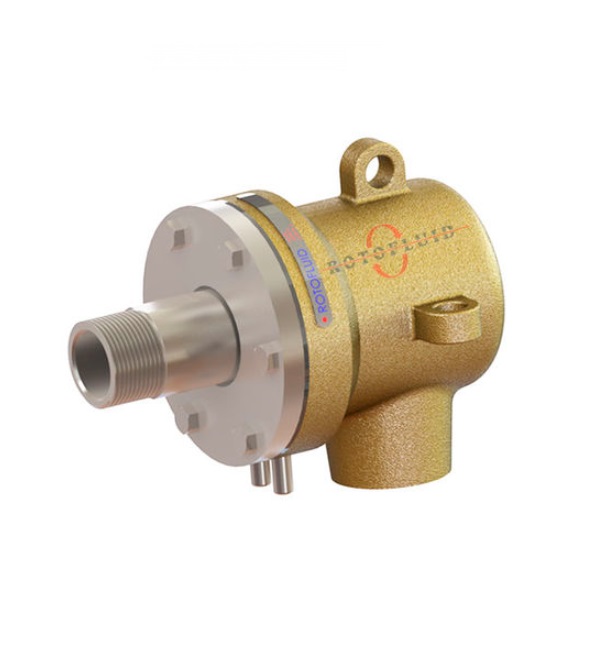

RACCORD TOURNANT

1. Type de raccord

• RACCORD TOURNANT  :
  Dispositif mécanique permettant la  rotation continue  entre deux parties tout en assurant l’étanchéité d’un circuit fluidique. Essentiel pour les applications où une partie fixe alimente une partie mobile (ex : bras robotisés, machines tournantes).

2. Fluides compatibles

• HUILE THERMIQUE – EAU  :
  Conçue pour transférer :

  • Huile thermique  (fluide caloporteur pour températures élevées, typique dans les systèmes de chauffage industriel).

  • Eau  (chaude, froide ou sous pression).
    → Indiquer une  résistance thermique et chimique  adaptée à ces fluides.

3. Matériaux de construction

• INOX – BRONZE  :

  • INOX (Acier inoxydable)  : Pour les pièces structurelles (corps, arbre). Résistance à la corrosion et aux hautes températures.

  • BRONZE  : Pour les joints, bagues ou éléments d’étanchéité. Excellente résistance à l’usure et compatibilité avec l’eau/huile.
    → Combinaison optimale pour la  durabilité  et la  lutte contre la corrosion .

4. Plage de vitesse de rotation

• 500 TRMIN – 5000 TRMIN  :

  • Fonctionne entre  500 et 5000 tours par minute .

  • Couvre des applications lentes (ex : convoyeurs) à très rapides (ex : broches, turbines).
    → Conception  précise et équilibrée  pour éviter les vibrations.

5. Type de raccordement

• TARAUDÉ (Fileté)  :
  Connexion par  filetage  (généralement mâle ou femelle).

  • DN15 – DN80  : Diamètres nominaux disponibles :

    DN	Équivalence pouces
    15	½”
    20	¾”
    25	1″
    32	1¼”
    40	1½”
    50	2″
    65	2½”
    80	3″

6. Fonctionnement clé

• Transfert de fluide sans fuite  pendant la rotation.

• Joints dynamiques  spéciaux pour maintenir l’étanchéité à haute vitesse.

• Faible friction  pour minimiser l’usure et les pertes énergétiques.

Applications typiques

1. Industrie thermique  :

   • Échangeurs rotatifs, systèmes de chauffage à huile thermique.

2. Machinerie lourde  :

   • Tours, fraiseuses CNC, tambours rotatifs.

3. Énergie  :

   • Refroidissement de turbines, systèmes hydrauliques rotatifs.

4. Robotique  :

   • Bras automatisés nécessitant une alimentation en fluide (eau/huile).

5. Traitement des matériaux  :

   • Machines à papier, équipements textiles.
