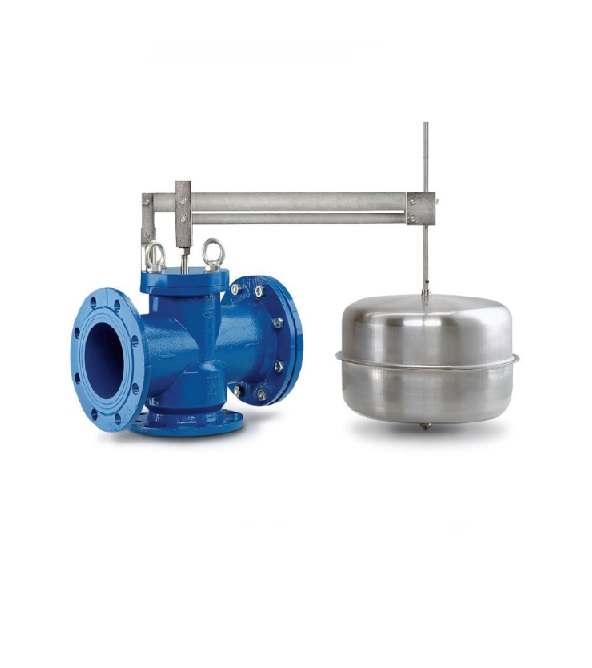

ROBINET A FLOTTEUR

Description

1. Type de vanne :

• Robinet à flotteur (Float Valve) :
  a. Un système de contrôle de niveau : Un robinet actionné par un flotteur mécanique (comme dans un réservoir de chasse d’eau ou une cuve).
  b. Ici, dans un contexte industriel PN16/DN15-DN50 : Il s’agit très probablement d’une vanne à boisseau sphérique (robinet à boule) spécialement conçue pour être actionnée par un flotteur mécanique. Ce flotteur ouvre ou ferme automatiquement la vanne en fonction du niveau du liquide dans un réservoir ou une cuve.

2. Type de vanne principal :

• A BOULE (Ball Valve / Vanne à boisseau sphérique) : Confirme qu’il s’agit bien du mécanisme interne standard d’une vanne à boisseau sphérique, où une bille percée tourne pour ouvrir/fermer l’écoulement. Robuste et étanche.

3. Matériaux de la Bille (BOULE) :

• INOX : Bille en acier inoxydable. Excellente résistance à la corrosion et à l’usure. Standard pour les applications exigeantes.

• PLASTIQUE : Bille en plastique (souvent PP, PVDF, PTFE, Nylon). Utilisé pour les liquides corrosifs ou lorsque le poids/coût est critique. Vérifier la compatibilité chimique et la température max.

• CUIVRE : Bille en cuivre ou alliage de cuivre. Bonne résistance à la corrosion pour l’eau, certains gaz et produits neutres. Conductivité thermique élevée.

4. Matériaux du Corps (VANNE) :

• FONTE : Corps en fonte (grise ou ductile). Économique et robuste pour applications standard (eau, air, fluides non corrosifs).

• INOX : Corps en acier inoxydable. Pour les applications critiques : corrosion, hygiène (alimentaire, pharma), températures élevées.

• CUIVRE : Corps en cuivre ou laiton. Bon pour l’eau potable, le gaz, les applications sanitaires ou nécessitant une bonne conductivité.

5. Pression nominale :

• PN16 : Pression nominale de 16 bars à température ambiante (20°C). Indique la pression maximale de service admissible.

6. Type de raccordement :

• A BRIDE (Flanged) : Raccordement par brides boulonnées (norme EN, ANSI, DIN, etc.). Standard pour l’industrie, permet un montage/démontage facile. Adapté aux DN15-DN50.

• TARAUDE (Threaded / Fileté) : Raccordement par filetage (mâle ou femelle). Standard pour les petites conduites. “Taraudé” désigne souvent le filetage femelle dans le corps de la vanne.

7. Diamètre nominal (DN) :

• DN15 – DN50 : Gamme de diamètres disponibles :

  • DN15 ≈ ½ pouce (15 mm intérieur)

  • DN20 ≈ ¾” (20 mm)

  • DN25 ≈ 1″ (25 mm)

  • DN32 ≈ 1¼” (32 mm)

  • DN40 ≈ 1½” (40 mm)

  • DN50 ≈ 2″ (50 mm)

En résumé :
Cette spécification décrit une vanne de contrôle de niveau automatique :

• Type : Robinet à boisseau sphérique (A BOULE) actionné par un flotteur mécanique.

• Matériaux : Choix multiples pour la bille (INOX, PLASTIQUE, CUIVRE) et pour le corps (FONTE, INOX, CUIVRE) selon l’application.

• Pression : PN16 (16 bars).

• Raccordements : Au choix Bride (A BRIDE) ou Fileté (TARAUDE).

• Tailles : Disponible du DN15 au DN50 (½” à 2″).

Applications typiques :

• Contrôle automatique du niveau dans des réservoirs, cuves, bâches.

• Remplissage/vidange automatique.

• Protection contre les débordements.

• Secteurs : Traitement de l’eau, industrie chimique, agroalimentaire, HVAC, stockage de liquides.

Important : La mention “PLASTIQUE” nécessite de connaître le type exact (PP, PVC, PVDF…) pour vérifier la compatibilité chimique et la température maximale admissible.
