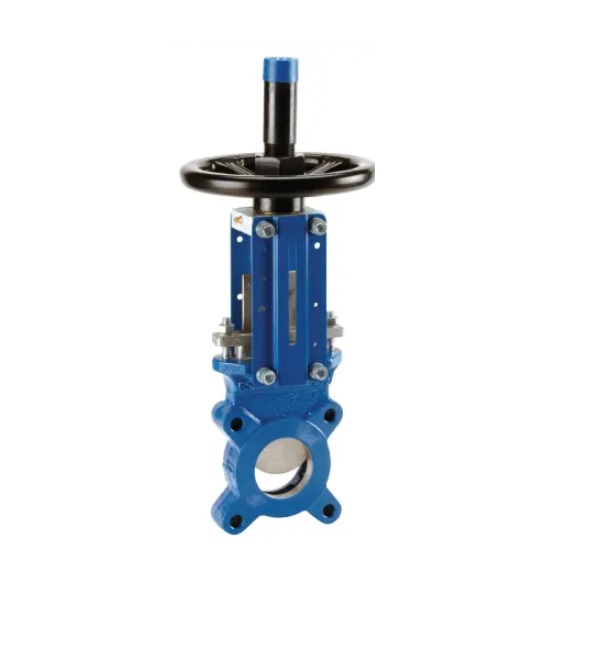

VANNE A GUILLOTINE

1. Type de vanne :

   • Vanne à guillotine (ou vanne couteau) : Ce type de vanne utilise une lame plate (comme une lame de guillotine) qui se déplace verticalement ou selon un angle pour couper et isoler le fluide dans la conduite. Elle est particulièrement adaptée aux fluides chargés (boues, pâtes, liquides avec solides en suspension, déchets) et aux applications où un joint étanche n’est pas la priorité absolue.

2. Sens d’étanchéité :

   • Unidirectionnel : La vanne est conçue pour assurer une étanchéité optimale dans un seul sens d’écoulement du fluide. Elle doit être installée dans le bon sens selon la flèche de sens d’écoulement généralement indiquée sur le corps.

   • Bidirectionnel : La vanne est conçue pour assurer une étanchéité efficace quel que soit le sens d’écoulement du fluide. Elle offre plus de flexibilité lors de l’installation.

3. Matériau du corps :

   • Fonte : Le corps de la vanne est fabriqué en fonte. C’est un matériau courant, robuste et économique pour les applications industrielles générales (eau, air, boues peu corrosives). Il peut s’agir de fonte grise (GJL) ou de fonte ductile (Fonte GS, Fonte nodulaire).

4. Pression nominale :

   • PN16 : La vanne est conçue pour supporter une pression de service maximale (à température ambiante) de 16 bar. PN signifie “Pression Nominale” selon les normes européennes (EN).

5. Design :

   • Sandwich : Cela désigne un type de construction spécifique pour les vannes à guillotine :

     • Le corps de la vanne est constitué de deux parties plates (les “tranches” du sandwich) qui sont boulonnées ensemble.

     • La lame coulisse entre ces deux parties.

     • Ce design est souvent plus léger, plus compact et plus économique que les vannes à guillotine à corps monobloc, mais il est généralement limité à des pressions et températures plus basses (comme PN16 ici) et à des diamètres plus petits ou moyens.

En résumé :

 vanne à guillotine en fonte, de design sandwich, certifiée pour une pression de 16 bars (PN16). Elle est disponible en versions unidirectionnelle (pour une étanchéité optimale dans un seul sens) et bidirectionnelle (étanchéité dans les deux sens).

Applications typiques :

• Traitement des eaux usées (boues primaires/secondaires, graisses)

• Industrie papetière (pâtes)

• Industrie minière (pulpes, résidus)

• Industrie chimique (fluides chargés non hautement corrosifs)

• Transport de produits en vrac semi-solides
