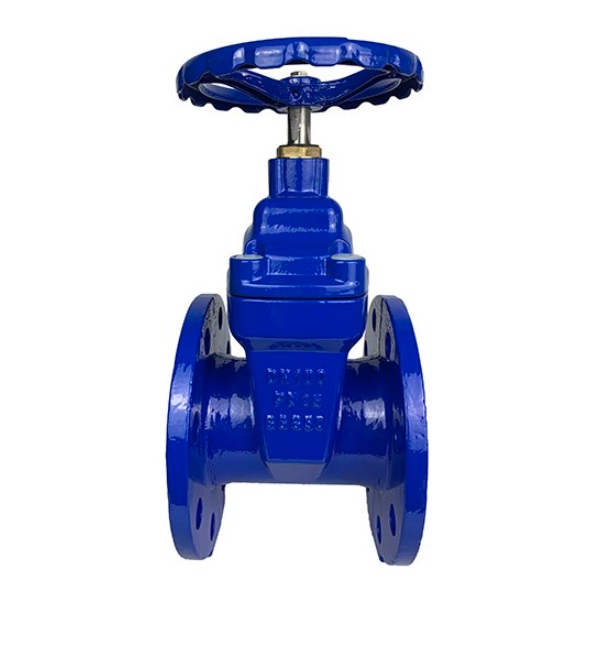

Description
Avantages
| Caractéristique | Bénéfice technique |
|---|---|
| Étanchéité absolue | Joint caoutchouc/siège métal → fuite = 0% |
| Résistance colmatage | Passage direct sans cavités (idéal boues/viscosites) |
| Corrosion nulle | Le fluide ne touche que le caoutchouc et l’inox |
| Maintenance rapide | Remplacement opercule sans démontage vanne |
Matériaux standards
| Composant | Options | Applications |
|---|---|---|
| Opercule | EPDM, NBR, Viton, Silicone |
- EPDM : eau chaude/vapeur ≤150°C
- Viton : solvants/acides ≤200°C |
| Corps | Fonte, Acier, Inox 316L |
– Inox : chimie/pharma |
| Siège | Inox 304/316, Acier revêtu PTFE |
Spécifications techniques typiques
-
Diamètres (DN) : DN50 à DN600
-
Pression max : 10-16 bars (16 bars standard)
-
Température : -20°C à +180°C (selon caoutchouc)
-
Conformité :
-
ACS (eau potable)
-
FDA (alimentaire)
-
ATEX (zones explosives)
-
Applications industrielles
-
Traitement des eaux :
-
Boues urbaines (EPDM renforcé fibre)
-
Eaux chargées (sables/graviers)
-
-
Industrie chimique :
-
Acides (Viton/Hypalon®)
-
Soude caustique (EPDM)
-
-
Agroalimentaire :
-
Produits visqueux (sirops, pulpes)
-
Nettoyage CIP
-
Points critiques d’installation
-
Montage :
-
Position horizontale obligatoire (axe vertical → usure asymétrique)
-
Flèche d’écoulement respectée
-
-
Supportage :
-
Éviter les contraintes mécaniques sur le corps
-
-
Première utilisation :
-
Serrage progressif (éviter le fluage du caoutchouc)
-
Défaillances courantes
| Symptôme | Cause | Solution |
|---|---|---|
| Fuite persistante | Opercule fissuré | Remplacer opercule |
| Blocage partiel | Dépôt sur siège | Nettoyage siège inox |
| Manœuvre difficile | Corrosion tige de commande | Graissage tige (graisse PTFE) |
