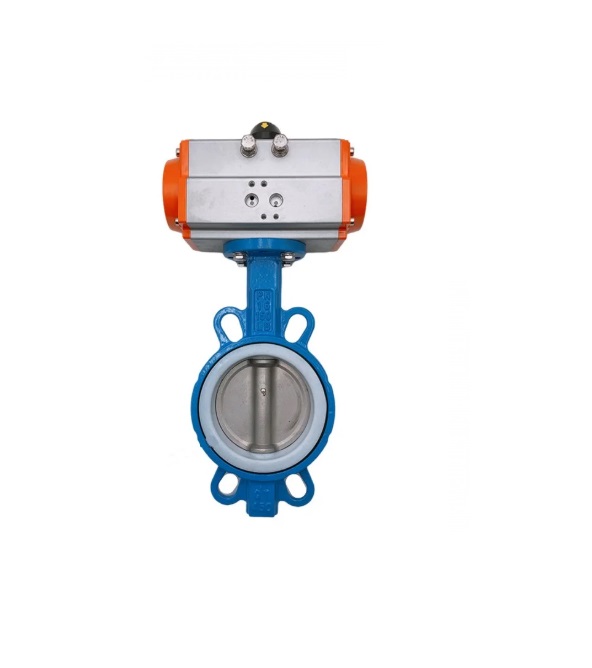

VANNE À PAPILLON AVEC ACTIONNEUR PNEUMATIQUE

Description

Caractéristiques techniques clés :

• Actionnement :
  ✓ Simple effet (ressort de retour) : Sécurité fail-safe (fermeture/ouverture automatique en perte d’air).
  ✓ Double effet : Contrôle bidirectionnel (temps réponse < 2s pour DN600).

• Conception :
  ✓ Oreilles lisses : Montage ISO 5211 (couple max 15 000 Nm).
  ✓ Oreilles taraudées : Compact pour espaces restreints.

• Matériaux :
  ✓ Corps : Fonte grise EN-GJL-250 (revêtement époxy anticorrosion).
  ✓ Disque :

  • Fonte GS chromée (eau, air, hydrocarbures).

  • Inox 316/316L (eaux salées, acides pH 3-11).
    ✓ Manchette : EPDM standard (options PTFE/Viton® pour fluides extrêmes).

• Plage dimensionnelle : DN 50 à DN 600 (optimisé pour canalisations industrielles courantes).

• Performances :
  ✓ Pression max : 16 bar (déclassement progressif : 10 bar à DN400).
  ✓ Température : -15°C à +130°C (EPDM) | -30°C à +200°C (PTFE).

Avantages opérationnels :
▶️ Automatisation intégrale : Compatible vannes On/Off ou modulantes (avec positionneur).
▶️ Robustesse mécanique : Arbre traversant en inox 17-4PH (résistance flexion DN600).
▶️ Étanchéité Classe A (ISO 5208) : Joint torique NBR sur arbre + siège EPDM triple étanchéité.
▶️ Maintenance minimale : Cartouche manchette interchangeable top-entry (arrêt production inutile).

Applications industrielles :

Options techniques avancées :

• Positionneur intelligent : Feedback 4-20 mA + protocoles HART/Modbus.

• Boîtier ATEX : Certification Zone 1/21 (Gaz/poussières explosives).

• Capteurs de position : Inductifs SIL2 avec affichage numérique.

• Kits de surpression : Protection anti-cavitation (ΔP max 8 bar).

Données techniques critiques :

• Couple actionneur :

  • DN200 : 300 Nm (double effet) | 450 Nm (simple effet).

  • DN600 : 2 800 Nm (air min. 6 bar).

• Pression d’air : 4-7 bar (ISO 8573-1 Classe 2).

• Consommation air : 15-350 NL/cycle selon DN.
