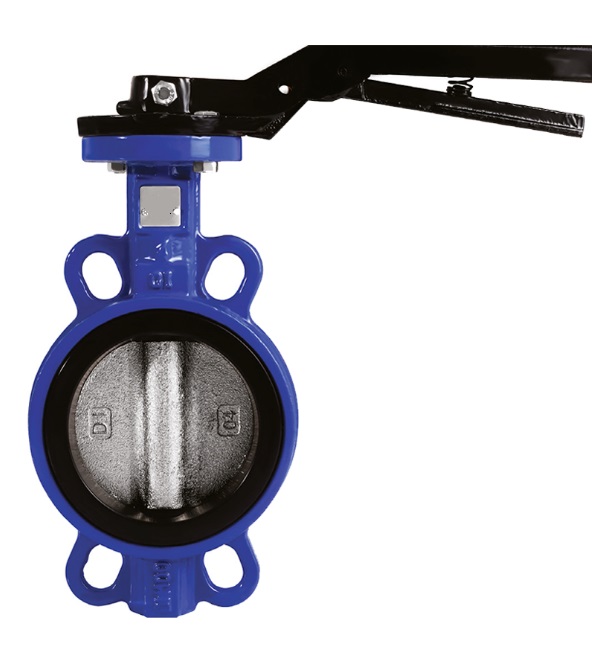

Description
Caractéristiques techniques clés :
-
Actionnement : Levier manuel à démultiplication mécanique (force manuelle < 50 Nm pour DN200).
-
Modèles disponibles :
✓ Oreilles lisses : Montage par boulons traversants (ISO 5211).
✓ Oreilles taraudées : Fixation directe par vis (réduction encombrement). -
Matériaux de construction :
✓ Corps : Fonte grise EN-GJL-250 (revêtement époxy/polyester optionnel).
✓ Disque (papillon) :-
Fonte GS chromée (eau, air, hydrocarbures).
-
Inox 316/316L (eaux salées, acides dilués, pH 2-12).
✓ Manchette d’étanchéité : EPDM standard (options Viton®, PTFE, NBR).
-
-
Plage dimensionnelle étendue : DN 40 à DN 1200 (couverture complète réseaux HVAC et industriels).
-
Conditions opératoires :
✓ Pression max : 16 bar (à 20°C, déclassement à >80°C).
✓ Température max : Dépend de la manchette :-
EPDM : -15°C à +130°C (140°C pic).
-
NBR : -10°C à +80°C.
-
PTFE : -30°C à +200°C.
-
Applications polyvalentes :
| Fluide | Environnement typique | Configuration recommandée |
|---|---|---|
| Eau/eaux usées | Stations d’épuration, réseaux AEP | Fonte GS + EPDM |
| Eau de mer | Dessalement, naval | Inox 316 + PTFE marine |
| Hydrocarbures | Pétrochimie, stockage | Inox 316 + Viton® |
| Acides dilués | Traitement chimique (pH >2) | Inox 316L + PTFE (grade anticorrosion) |
| Air comprimé | Réseaux industriels, compresseurs | Fonte GS + NBR |
Avantages techniques :
▶️ Compacité/économie : Poids réduit (-60% vs vanne à bride DN300), coût maîtrisé.
▶️ Étanchéité optimisée : Fuites Classe A (ISO 5208) avec manchette EPDM neuve.
▶️ Maintenance simplifiée : Remplacement manchette sans dépose du corps (système cassette).
▶️ Faible couple de manœuvre : Géométrie excentrée réduisant le frottement disque-siège.
