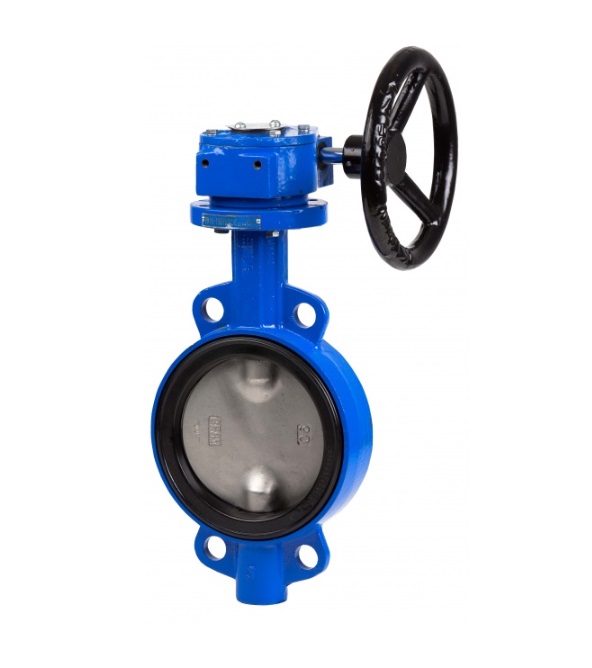

VANNE À PAPILLON AVEC RÉDUCTEUR MÉCANIQUE

Description

Caractéristiques techniques principales :

• Actionnement : Réducteur mécanique à volant avec démultiplication élevée réduisant l’effort manuel à < 15 Nm (DN1200).

• Conception :
  ✓ Oreilles lisses : Montage par boulons traversants (norme ISO 5211).
  ✓ Oreilles taraudées : Fixation directe par vis (gain d’espace).

• Matériaux :
  ✓ Corps : Fonte grise EN-GJL-250 (revêtement époxy standard).
  ✓ Disque :

  • Fonte GS chromée (eau, hydrocarbures).

  • Inox 316/316L (eaux salées, acides pH >3).
    ✓ Manchette : EPDM (options Viton®, PTFE, NBR).

• Plage dimensionnelle : DN 50 à DN 1200 (spécialisé grands réseaux).

• Performances :
  ✓ Pression max : 16 bar (déclassement à 6 bar pour DN1000+).
  ✓ Température : -15°C à +130°C (EPDM standard).

Avantages clés vs levier simple :
▶️ Réduction d’effort : Force manuelle divisée par 10 (ex: 8 Nm au lieu de 80 Nm pour DN400).
▶️ Précision de positionnement : Blocage micrométrique de l’ouverture (réglage ±2°).
▶️ Sécurité opérateur : Élimine les risques de mouvement brutal (frein d’arrêt intégré).
▶️ Durabilité : Engrenages acier trempé (durée > 10 000 cycles).

Applications critiques :

Spécifications techniques avancées :

• Rapport de réduction : Adapté au couple résistant (ex: 30:1 pour DN600).

• Indicateur de position : Cadran gradué avec flèche (précision 1°).

• Étanchéité : Fuites Classe A ISO 5208 (Classe B avec PTFE).

• Pression différentielle max : ΔP ≤ 25% P amont (sous risque de cavitation).

Options recommandées :

• Positionneur électrique : Automatisation partielle (4-20 mA).

• Capteur de couple : Alarme sur blocage (SIL2).

• Arbre renforcé : Inox 17-4PH pour DN > 800.

• Manchettes spéciales :
  ✓ PTFE chargé carbone : Fluides abrasifs.
  ✓ Viton® GLT : -40°C à +180°C.
