Description
CARACTÉRISTIQUES TECHNIQUES
-

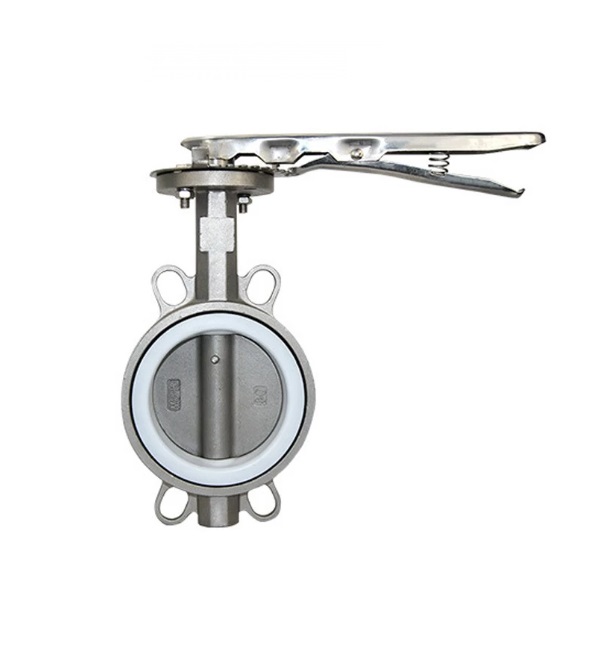

CONSTRUCTION HYGIÉNIQUE/ANTI-CORROSION :
✓ Corps : Inox 316L (1.4404) – polissage Ra ≤ 0.8 µm (option EP/MP)
✓ Disque : Inox 316 (1.4401) – traitement électropoli
✓ Manchette : PTFE pur (sans additifs) – FDA/EC1935
✓ Arbre : Inox 17-4PH (durci) – étanchéité double joint torique FKM -
ACTIONNEMENT : Levier manuel ergonomique (couple ≤ 80 Nm pour DN400)
-
MONTAGE :
✓ Oreilles lisses : Boulons A4-80 (ISO 3506)
✓ Oreilles taraudées : Vis inox intégrées (réduction contamination) -
PLAGE DIMENSIONNELLE : DN 40 à DN 1200
-
RÉSISTANCE EXCEPTIONNELLE :
✓ Pression max : 16 bar (à 20°C)
✓ Température max : 230°C (record pour PTFE – déclassement progressif)
✓ Compatibilité pH 0-14 (sans dégradation)
PERFORMANCES CLÉS
| Paramètre | Valeur | Avantage industriel |
|---|---|---|
| Résistance chimique | Chlorures 50,000 ppm • Acides concentrés (H₂SO₄ 95%) | Tenue en raffineries/mines |
| Fuite siège | Classe “A” ISO 5208 (≤ 0.1% Qmax) | Conformité GMP pharma |
| Cycles de vie | > 100,000 (manchette PTFE) | Réduction coûts maintenance |
| Nettoyabilité | Conception crevice-free (EHEDG) | Validation CIP/SIP |
APPLICATIONS SPÉCIALISÉES
| Secteur | Environnement critique | Configuration optimale |
|---|---|---|
| Chimie corrosive | Acides nitrique/fluorhydrique | Polissage électrolytique (Ra 0.4 µm) |
| Agroalimentaire | Nettoyage caustique (NaOH 15%) | Certifications NSF/3-A |
| Pharmaceutique | Solvants organiques (acétone, DMSO) | Version “clean steam” (DN40-DN150) |
| Mines | Boues abrasives/pulpes acides | Revêtement PTFE chargé carbone (anti-abrasion) |
AVANTAGES TECHNIQUES
▶️ Sûreté process :
-
Aucune contamination métallique (certificat ASTM G67)
-
Résistance crevasses corrosion (test ASTM G48)
▶️ Performance thermique : -
Stabilité PTFE à 230°C (déformation <2% – test 1000h)
-
Gradients thermiques rapides (ΔT 150°C/min)
▶️ Maintenance : -
Remplacement manchette sans démontage ligne (système “cassette”)
-
Graissage permanent arbre (graisse PFTE haute température)
