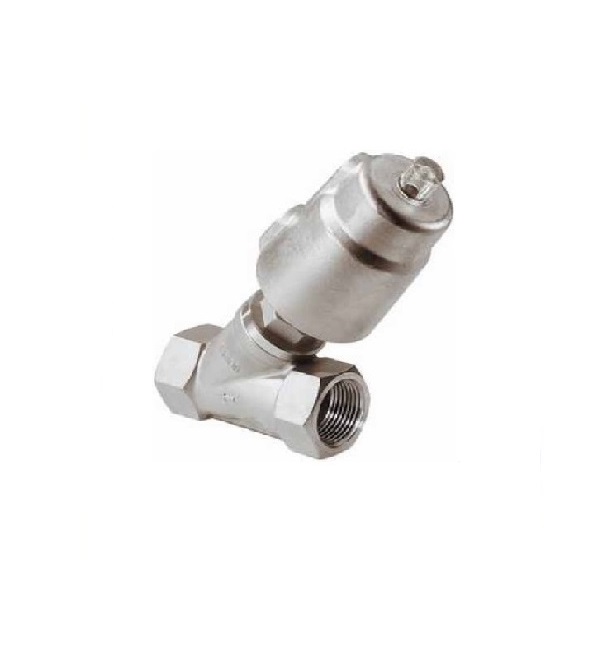

VANNE À PISTON À SIÈGE INCLINÉ À COMMANDE PNEUMATIQUE

VANNE À CLAPET À SIÈGE INCLINÉ À COMMANDE PNEUMATIQUE

Caractéristiques techniques clés :

• Type de vanne : Clapet à siège incliné (Y-pattern) optimisé pour les écoulements à haute turbulence et faible perte de charge.

• Commande : Actionneur pneumatique (simple/double effet) pour automatisation rapide (<1s cycle) et sécurité fail-safe.

• Raccordements polyvalents :
  ✓ Brides (EN 1092-1 / ASME B16.5)
  ✓ Clamp (DIN 32676 – hygiène sanitaire)
  ✓ Embout soudable (Butt Weld)
  ✓ Fileté (BSP/NPT – DN8-DN25)

• Matériaux du corps :
  ✓ Bronze CC499K (CW617N) : Eau de mer, vapeur basse pression.
  ✓ Inox 1.4408 (CF8M) : Résistance corrosion standard (acides dilués, solvants).
  ✓ Inox 1.4435 (CF3M) : Tenue chimique renforcée (chlorures, pH extrêmes).

• Plage opératoire :
  ✓ Pression max. : 25 bar (à T° ambiante, déclassement thermique >100°C).
  ✓ Température fluide : -20°C à +180°C (joints EPDM/FKM inclus).
  ✓ Diamètres : DN 8 à DN 80 (NPS 1/4″ à 3″).

Avantages techniques :
▶️ Étanchéité Classe VI (ISO 5208) : Siège métal-métal ou insert PTFE/stellité.
▶️ Débit linéarisé : Géométrie inclinée réduisant la cavitation et l’érosion (ΔP < 15% P amont).
▶️ Maintenance minimale : Cartouche siège/clapet interchangeable sans déposer le corps.

Applications industrielles :

• Secteur énergie : Vapeur, condensats (centrales, cogénération).

• Chimie/Pharma : Fluides corrosifs, nettoyage CIP (grade Ra ≤ 0.8 µm optionnel).

• Naval/Offshore : Eau de mer, carburants (certifications NORSOK/ATEX).
