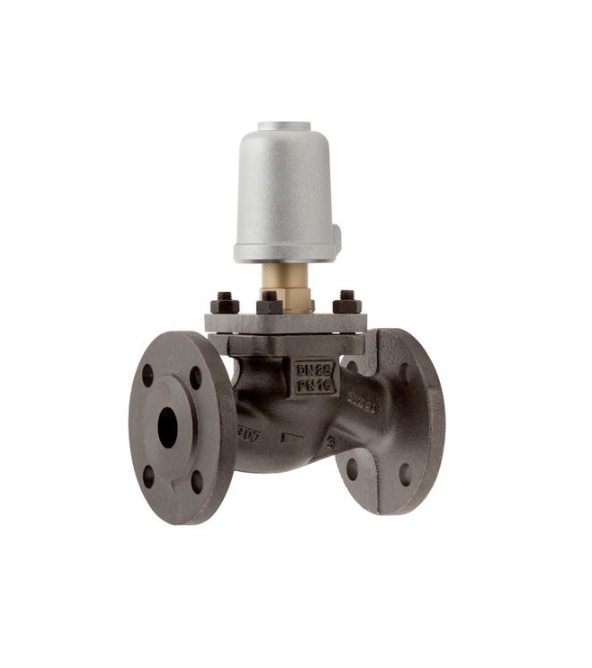

VANNE A PISTON PNEUMATIQUE À SIÈGE DROIT À BRIDE

Description

Caractéristiques techniques structurées :

• Conception hydraulique  :
  ✓ Siège droit ( Globe pattern ) à angle  90°  optimisé pour la  régulation fine  (précision ±2% de l’ouverture).
  ✓ Perte de charge contrôlée (adaptée aux circuits nécessitant une goulotte de pression maîtrisée).

• Actionnement  :
  ✓ Automatisation pneumatique  simple/double effet  (temps de réponse <1s, couple 15-800 Nm selon DN).
  ✓ Options  fail-safe  (ressort de retour) pour sécurité SIL2.

• Matériaux du corps  :
  ✓  Acier inoxydable 1.4408  (CF8M) : Résistance aux fluides corrosifs (pH 3-11, chlorures <1000 ppm).
  ✓  Fonte sphéroïdale EN-GJS-400-18-LT  : Tenue aux chocs thermiques et vibrations (impact Charpy >18J à -20°C).

• Plage opératoire critique  :
  ✓ Pression max. :  40 bar  (déclassement à >120°C selon EN 12516-2).
  ✓ Température fluide :  -10°C à +180°C  (joints standard FKM/EPDM, graphite pour >150°C).
  ✓ Diamètres :  DN 15 à DN 100  (NPS ½” à 4″).

• Raccordement  : Brides  RF  ( Raised Face )  PN16/40  (EN 1092-1 / ASME B16.5).

Avantages clés vs siège incliné :
▶️ Régulation supérieure  : Courbe caractéristique linéaire/égale pourcentage (précision à faible levée).
▶️ Étanchéité renforcée  : Siège composite  métal/PTFE  (fuites <  Classe IV  ISO 5208).
▶️ Robustesse en fermeture  : Force de scellement élevée (résistance aux ΔP asymétriques).
