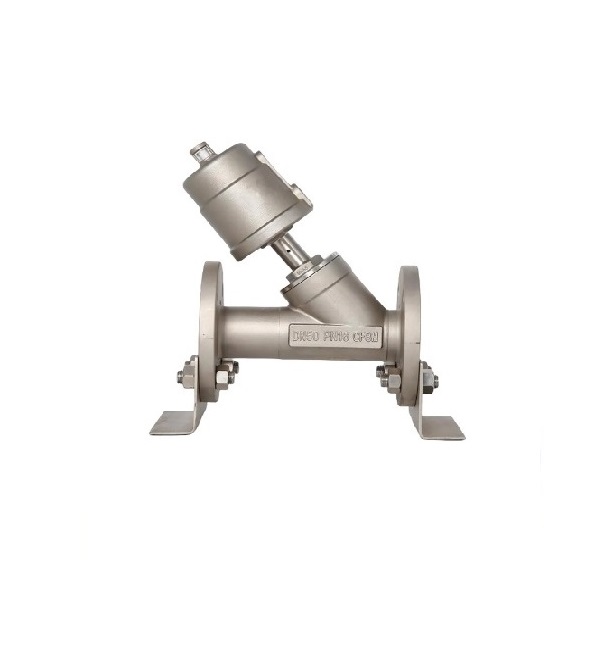

VANNE A PISTON PNEUMATIQUE À SIÈGE INCLINÉ À BRIDE

Caractéristiques techniques structurées :

• Conception optimisée : Siège incliné (Y-pattern) réduisant la turbulence et l’érosion (angle 45° standard).

• Actionnement : Automatisation pneumatique (simple/double effet) avec temps de réponse < 0.5s.

• Matériaux du corps :
  ✓ Acier inoxydable 1.4408 (CF8M) : Résistance corrosion (pH 4-12, chlorures < 2000 ppm).
  ✓ Fonte sphéroïdale EN-GJS-400-18-LT : Robustesse mécanique (chocs, vibrations) à -50°C*.

• Plage opératoire étendue :
  ✓ Pression max. : 40 bar (PN40 – déclassement thermique >120°C).
  ✓ Température fluide : -10°C à +180°C (joints FKM/Graphite inclus).
  ✓ Diamètres : DN 15 à DN 100 (NPS ½” à 4″).

• Raccordement : Brides RF (Raised Face) conforme EN 1092-1 PN16/40.

Performances clés :
▶️ Étanchéité Classe V (ISO 5208) : Siège métal-métal avec inserts stellités (durée > 100 000 cycles).
▶️ Résistance à la cavitation : Géométrie inclinée limitant ΔP critique (< 30% P amont).
▶️ Maintenance simplifiée : Cartouche siège/clapet remplaçable top-entry (sans démonter la ligne).

Applications industrielles cibles :

• Énergie : Vapeur HP (chaudières > 20 bar), fluides caloporteurs.

• Pétrochimie : Hydrocarbures sous pression (raffineries, pipelines DN50+).

• Industrie lourde : Eaux chargées, boues abrasives (fonte sphéroïdale recommandée).

Options techniques recommandées :

• Actionneur fail-safe (ressort de retour pour sécurité SIL2).

• Positionneur intelligent avec feedback 4-20 mA (modulation précise).

Conformités et précisions critiques :

• Norme fonte : EN 1563 (GJS-400-18-LT – résilience Charpy >18J à -20°C).

• Pression/température : Suivre EN 12516-2 (déclassement : 40 bar à 20°C → 28 bar à 180°C).

• Compatibilité fluides :
  ✓ Inox 1.4408 : Acides dilués, saumures.
  ✓ Fonte : Huiles, eaux neutres, vapeur saturée (éviter H₂S >50 ppm).
